Saiz Paip Udara Mampat: Cara Mengira Penurunan Tekanan dan Pilih Diameter Paip yang Tepat

Mengapa Saiz Paip Udara Mampat Penting

Pengagihan udara termampat sering dianggap sebagai bahagian sekunder sistem utiliti loji, tetapi rangkaian paip boleh menentukan sama ada tekanan yang dihasilkan oleh pemampat benar-benar mencapai titik penggunaan. Diameter paip, jumlah panjang paip, kelengkapan, injap, penapis, pengering, dan susun atur saluran utama dan cawangan semuanya menyumbang kepada kehilangan tekanan. Apabila rangkaian bersaiz kecil, loji boleh mengimbangi dengan meningkatkan tekanan nyahcas pemampat, yang boleh meningkatkan penggunaan tenaga tanpa menambah baik reka bentuk pengedaran asas.

Titik rujukan NRCan: sistem udara termampat yang direka dengan baik secara amnya harus mengekalkan jumlah kehilangan tekanan antara pelepasan pemampat dan titik akhir penggunaan jauh di bawah 10% daripada tekanan pelepasan pemampat. NRCan juga menyatakan bahawa, dalam sistem rujukan 100 psi, setiap tambahan 2 psi tekanan nyahcas boleh meningkatkan penggunaan tenaga kira-kira 1% pada output penuh.

1. Tentukan Input Reka Bentuk Sebelum Memilih Diameter Paip

Saiz paip harus bermula dengan keperluan sistem, bukan dengan saiz paip pilihan. Sekurang-kurangnya, tetapkan perkara berikut:

· Tekanan yang diperlukan pada titik penggunaan paling jauh atau kritikal.

· Permintaan udara termampat puncak dan biasa, sebaik-baiknya dinyatakan dalam SCFM atau asas aliran lain yang jelas.

· Panjang talian utama dan jarak garis cawangan terpanjang.

· Nombor dan jenis kelengkapan, injap, penapis, pengering, pengawal selia dan penyambung pantas dalam laluan aliran.

· Kualiti udara yang diperlukan dan kelas ketulenan ISO 8573-1 yang berkenaan jika berkaitan.

· Jangkaan pengembangan pengeluaran dan sama ada sistem pengedaran memerlukan penurunan atau cawangan tambahan kemudian.

Jangan saiz paip daripada kuasa kuda pemampat sahaja. Papan nama pemampat menerangkan mesin, manakala saiz paip mesti mengambil kira permintaan udara sebenar dan rintangan antara bekalan dan titik penggunaan.

2. Wujudkan Aliran Reka Bentuk

Untuk reka bentuk awal, rangka kerja kejuruteraan yang berguna ialah:

Q_design = Σ(Q_equipment × faktor permintaan) + elaun pertumbuhan

Ini ialah formula perancangan dan bukannya persamaan kod universal. Faktor permintaan bergantung pada bilangan beban pneumatik yang beroperasi secara serentak dan harus berdasarkan tingkah laku pengeluaran sebenar atau andaian kejuruteraan yang didokumenkan. NRCan mencatatkan elaun pertumbuhan 20%–30% sebagai pertimbangan pembelian praktikal untuk kapasiti pemampat; elaun sistem paip yang sepadan hendaklah dipilih mengikut projek dan bukannya digunakan secara membuta tuli.

3. Gunakan Penurunan Tekanan sebagai Kekangan Reka Bentuk

Penurunan tekanan ialah perbezaan antara tekanan yang tersedia di hulu dan tekanan yang dihantar ke hilir. Dalam sistem udara termampat sebenar, kehilangan tekanan berlaku merentasi paip lurus dan merentasi komponen seperti siku, tee, injap, penapis, pengering dan penyambung. NRCan secara khusus memberi amaran bahawa sambungan, selekoh dan titik sambungan mencipta kehilangan tekanan tambahan dan menyediakan data rujukan setara panjang untuk kelengkapan biasa.

Sasaran kejuruteraan: anggap penurunan tekanan sebagai belanjawan sistem. Simpan tekanan yang mencukupi untuk rangkaian paip supaya peralatan akhir masih menerima tekanan yang diperlukan tanpa memaksa pemampat untuk beroperasi pada tekanan nyahcas yang tidak perlu.

Bajet tekanan laluan pertama yang berguna

· Tekanan pelepasan pemampat

· Kehilangan tekanan merentas pengering dan penapis

· Kehilangan tekanan melalui paip utama

· Kehilangan tekanan melalui paip cawangan dan kelengkapan

· Kehilangan penapisan/peraturan tempat guna

· Tekanan yang diperlukan pada salur masuk peralatan

Reka bentuk harus menutup belanjawan tekanan ini sebelum diameter paip akhir dipilih. Jika kerugian yang dikira terlalu tinggi, pilihan termasuk meningkatkan diameter paip, memendekkan laluan aliran, mengurangkan pemasangan yang tidak perlu, menambah baik susun atur, atau menggunakan susunan pengedaran bergelung jika sesuai.

4. Gunakan Data Aliran Diterbitkan untuk Pemilihan Paip Awal

Sumber Asli Kanada menerbitkan jadual rujukan anggaran untuk aliran udara setiap 1,000 kaki paip pada penurunan tekanan 1 psi. Nilai ini berguna untuk perbandingan awal, bukan untuk pengiraan projek akhir.

Data rujukan diterbitkan semula daripada Sumber Asli Kanada. Keadaan: anggaran aliran udara setiap 1,000 kaki paip untuk penurunan tekanan 1 psi. Gunakan hanya sebagai perbandingan awal; mengesahkan saiz akhir dengan pengiraan khusus projek.

5. Jangan Abaikan Kelengkapan dan Panjang yang Setara

Pengiraan paip lurus kelihatan boleh diterima manakala sistem sebenar masih mengalami kehilangan tekanan yang berlebihan. Sebabnya ialah setiap siku, tee, injap dan sambungan menambah rintangan. NRCan menyediakan contoh panjang yang setara: untuk paip nominal 1, siku 90° disenaraikan pada kira-kira 2.5 kaki paip lurus yang setara; untuk paip 4 dalam, nilai rujukan yang sama ialah kira-kira 12 kaki. Ini adalah penunjuk sahaja, bukan nilai reka bentuk projek.

Implikasi praktikal adalah mudah : apabila membandingkan dua susun atur dengan panjang paip yang serupa, susun atur dengan lilitan terhad yang lebih sedikit dan kelengkapan yang dirancang dengan lebih baik boleh mempunyai jumlah kehilangan tekanan yang lebih rendah.

6. Bandingkan Reka Letak Cawangan dengan Reka Letak Gelung

Rangkaian cawangan satu hujung membekalkan udara melalui satu laluan utama. Utama bergelung mewujudkan berbilang laluan yang mungkin antara bahagian sistem. Untuk kilang dengan berbilang kawasan pengeluaran, gelung boleh membantu mengagihkan aliran dengan lebih sekata dan mengurangkan kepekaan kepada satu laluan buntu yang panjang, dengan syarat diameter paip dan reka bentuk cawangan adalah sesuai.

Nota reka bentuk: gelung tidak menyelesaikan masalah penurunan tekanan secara automatik. Gelung masih memerlukan diameter paip yang mencukupi, cawangan seimbang, injap pengasingan yang sesuai dan susun atur yang mencerminkan permintaan pengeluaran sebenar.

7. Sertakan Kebocoran Udara dalam Semakan Sistem

Saiz paip dan pengurusan kebocoran adalah tugas kejuruteraan yang berbeza, tetapi kedua-duanya mempengaruhi jumlah udara termampat yang mesti dihasilkan oleh loji. NRCan menyatakan bahawa adalah sesuatu yang luar biasa untuk 20%–30% keluaran pemampat muncul sebagai kebocoran udara dalam kemudahan industri biasa, dan program pengesanan dan pembaikan kebocoran proaktif boleh mengurangkan kebocoran kepada di bawah 10% pengeluaran udara termampat loji.

Contoh daripada NRCan: contoh rujukan menganggarkan kos mengekalkan kebocoran 100 cfm pada 100 psi pada kira-kira AS$8,500 setahun di bawah 4,250 jam operasi yang diandaikan dan kos elektrik AS$0.10/kWj. Ini adalah senario ilustrasi, bukan angka kos universal; kos sebenar bergantung kepada tekanan, jam, kecekapan pemampat dan harga elektrik.

8. Pilih Bahan Paip dan Sistem Sambungan

Setelah diameter dan susun atur yang diperlukan difahami, reka bentuk bahan dan sambungan menjadi sebahagian daripada keputusan kitaran hayat. Untuk pengedaran udara termampat industri, pertimbangan utama termasuk tingkah laku kakisan, keadaan permukaan dalaman, integriti sambungan, kaedah pemasangan, akses penyelenggaraan dan keupayaan untuk mengembangkan rangkaian.

Dokumentasi produk UPIPE menyenaraikan sistem paipnya untuk udara termampat, vakum dan gas lengai seperti helium, nitrogen dan argon , dengan saiz nominal dari DN20 hingga DN200 dan tekanan kerja tersenarai sebanyak 16 bar. Katalog ini juga menyerlahkan reka bentuk pemasangan bersaiz penuh, pengedap aktif, sambungan pengapit cincin cembung dan ciri sambungan cepat.

Penting: Penilaian produk UPIPE ialah nilai dokumentasi produk. Jurutera aplikasi hendaklah mengesahkan konfigurasi produk, suhu, sederhana, keperluan tempatan dan keadaan projek yang berkenaan sebelum menentukan sistem.

9. Contoh Reka Bentuk Kerja

Pertimbangkan barisan pembuatan dengan aliran reka bentuk puncak 800 SCFM. Laluan pengedaran utama cukup panjang sehingga kehilangan tekanan tidak dapat dinilai dari diameter paip sahaja; kelengkapan, injap dan sambungan cawangan juga mesti disertakan.

1. Langkah 1: Sahkan tekanan yang diperlukan pada titik penggunaan yang paling mencabar.

2. Langkah 2: Tetapkan belanjawan penurunan tekanan untuk rangkaian pengedaran.

3. Langkah 3: Gunakan jadual aliran yang diterbitkan hanya sebagai skrin awal untuk diameter calon.

4. Langkah 4: Tambahkan kesan panjang yang setara untuk siku, tee dan injap dan hitung penurunan tekanan penuh.

5. Langkah 5: Bandingkan susunan satu hujung dengan susunan bergelung jika berbilang kawasan pengeluaran dibekalkan.

6. Langkah 6: Semak permintaan masa hadapan, strategi pengurusan kebocoran dan akses penyelenggaraan sebelum memilih konfigurasi akhir.

Perkara penting ialah 800 SCFM tidak secara automatik memetakan kepada satu saiz paip "betul". Diameter yang betul bergantung pada penurunan tekanan yang dibenarkan, panjang paip, keadaan udara, konfigurasi pemasangan dan tekanan penggunaan akhir yang diperlukan.

10. Pendekatan Kejuruteraan UPIPE

UPIPE mendekati paip udara termampat sebagai sistem pengedaran yang lengkap dan bukannya koleksi bahagian paip individu. Katalog produk menekankan kelengkapan bersaiz penuh, pengedap aktif, sambungan cepat dan konfigurasi modular. Ciri-ciri ini bertujuan untuk menyokong sistem perindustrian di mana kelajuan pemasangan, kebolehpercayaan sambungan dan pengubahsuaian masa hadapan adalah pertimbangan penting.

Untuk pertanyaan projek, UPIPE mengesyorkan menyediakan maklumat berikut supaya konfigurasi paip boleh dinilai dengan lebih berkesan:

· Tekanan alur keluar pemampat dan kapasiti pemampat nominal

· Tekanan operasi yang diperlukan pada peralatan

· Permintaan udara puncak dan normal

· Panjang talian utama dan susun atur lantai/kawasan pengeluaran

· Bilangan titisan dan titik sambungan peralatan utama

· Sebarang keperluan kualiti udara, suhu atau persekitaran khas

· Jangkaan pengembangan masa depan atau barisan pengeluaran tambahan

11. Kualiti Udara Masih Penting Selepas Saiz Paip

Saiz paip tidak menggantikan rawatan udara. ISO 8573-1 menentukan kelas ketulenan untuk udara termampat berkenaan dengan zarah, air dan minyak, dan juga mengenal pasti bahan cemar gas dan mikrobiologi. Kelas ketulenan yang diperlukan bergantung pada aplikasi. Oleh itu, sistem yang lengkap harus mempertimbangkan pemampat, pengering, penapis, penerima, paip pengedaran dan rawatan titik guna sebagai satu sistem.

12. Senarai Semak Praktikal untuk Saiz Paip Udara Mampat

Kesimpulan

Saiz paip udara termampat yang berkesan ialah masalah pengurusan tekanan, bukan sekadar latihan pemilihan diameter paip. Jurutera mesti mengimbangi aliran udara puncak, had penurunan tekanan, panjang paip, kelengkapan, susun atur, kebocoran, pengembangan masa depan dan keperluan kualiti udara.

Data NRCan yang diterbitkan menyediakan titik rujukan yang berguna: sistem yang direka bentuk dengan baik harus mengekalkan jumlah kehilangan tekanan jauh di bawah 10% daripada tekanan nyahcas pemampat; setiap tambahan 2 psi tekanan nyahcas boleh mewakili kira-kira 1% lebih penggunaan tenaga di bawah keadaan rujukannya; dan kebocoran industri biasa boleh mencapai 20%–30% daripada keluaran pemampat. Angka-angka ini menunjukkan mengapa reka bentuk dan penyelenggaraan pengedaran patut diberi perhatian yang sama seperti pemampat itu sendiri.

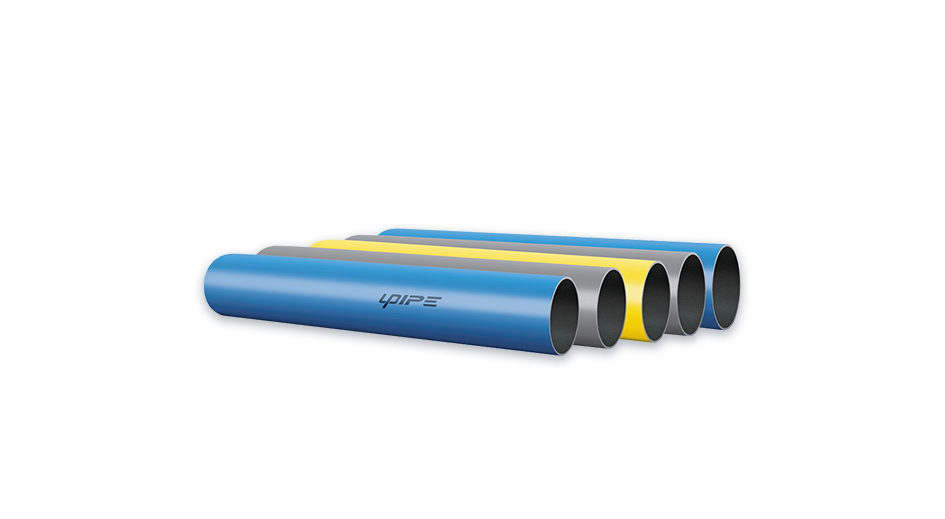

Untuk projek perindustrian menggunakan paip aluminium, UPIPE menyediakan sistem modular yang meliputi udara termampat, vakum dan aplikasi gas lengai, dengan dokumentasi produk menyenaraikan saiz DN20-DN200 dan tekanan kerja 16 bar. Pemilihan khusus projek hendaklah sentiasa disahkan berdasarkan keadaan operasi sebenar dan keperluan yang berkenaan.
