Pengagihan udara termampat sering dianggap sebagai sambungan mudah antara pemampat dan peralatan pneumatik, tetapi rangkaian perpaipan mempunyai pengaruh langsung ke atas kecekapan udara itu mencapai setiap titik penggunaan. Apabila diameter paip terlalu kecil, laluannya tidak semestinya panjang, atau kelengkapan memperkenalkan rintangan yang berlebihan, tekanan boleh jatuh sebelum udara termampat mencapai peralatan yang memerlukannya. Oleh itu, reka bentuk paip udara termampat yang dirancang dengan baik harus mempertimbangkan permintaan aliran udara, tekanan operasi, panjang paip, kehilangan tekanan, kelengkapan, susun atur, kawalan kebocoran dan kapasiti masa hadapan pada masa yang sama.
Untuk kemudahan industri, matlamatnya bukan semata-mata untuk memilih paip terbesar yang ada. Objektif yang lebih praktikal adalah untuk mencipta rangkaian pengedaran yang boleh menyampaikan aliran udara yang diperlukan dengan kehilangan tekanan terkawal sambil kekal mudah dipasang, diselenggara, diubah suai dan dikembangkan. Ini menjadi sangat penting apabila kawasan pengeluaran mengandungi berbilang mesin pneumatik yang beroperasi secara serentak atau apabila peralatan tambahan mungkin diperkenalkan kemudian.
Langkah pertama dalam saiz paip udara termampat ialah memahami keperluan aliran udara sebenar. Alat pneumatik, silinder, injap, penggerak, peralatan pembungkusan, peralatan automasi, dan jentera proses boleh mempunyai corak penggunaan yang sangat berbeza. Sesetengah peranti beroperasi secara berterusan, manakala yang lain memerlukan aliran udara yang tinggi untuk tempoh yang singkat. Oleh itu, hanya melihat kapasiti pemampat mungkin memberikan gambaran yang tidak lengkap tentang perkara yang perlu dikendalikan oleh rangkaian pengedaran.
Pendekatan yang berguna adalah untuk mengenal pasti penggunaan peralatan individu dan kemudian menilai bagaimana keperluan tersebut bertindih. Barisan pengedaran utama harus menampung permintaan yang dijangkakan bagi kawasan pengeluaran yang bersambung dan bukannya bersaiz hanya untuk satu mesin. Jika beberapa pengguna boleh beroperasi pada masa yang sama, permintaan gabungan mereka menjadi rujukan penting untuk menentukan kapasiti paip yang diperlukan.
Permintaan masa depan juga harus dipertimbangkan pada peringkat ini. Sebuah kilang boleh menambah stesen pengeluaran, memanjangkan bengkel, atau menambah bilangan peranti pneumatik selepas pemasangan awal. Mereka bentuk laluan utama hanya sekitar penggunaan hari ini boleh membuat sekatan kemudian. Membenarkan kapasiti yang munasabah untuk pengembangan boleh menjadikan keseluruhan reka bentuk paip udara termampat industri lebih praktikal sepanjang hayat perkhidmatannya.
Kehilangan tekanan adalah salah satu pertimbangan utama apabila menentukan saiz paip udara termampat. Semasa udara bergerak melalui paip, geseran antara udara yang bergerak dan permukaan dalaman mewujudkan rintangan. Semakin panjang laluan dan semakin tinggi aliran udara, semakin penting rintangan ini. Oleh itu, paip bersaiz kecil boleh menyebabkan perbezaan tekanan yang ketara antara bahagian pemampat dan titik penggunaan.
Walau bagaimanapun, kehilangan tekanan bukan hanya datang dari bahagian paip lurus. Siku, tee, injap, pengurang, penyambung dan komponen lain juga mempengaruhi aliran udara. Rangkaian dengan panjang paip yang agak pendek masih boleh mengalami rintangan yang tidak perlu jika pemasangan kurang dipilih atau jika susun atur mengandungi terlalu banyak perubahan arah yang mendadak.
Inilah sebabnya mengapa reka bentuk paip udara termampat yang lengkap harus menilai keseluruhan laluan aliran udara dan bukannya mengira panjang paip lurus sahaja. Objektifnya adalah untuk mengekalkan tekanan yang mencukupi di mana peralatan beroperasi, bukannya sekadar mencapai diameter paip tertentu di atas kertas.
Diameter paip menentukan laluan dalaman yang tersedia untuk udara termampat. Apabila diameter dikurangkan manakala permintaan aliran udara kekal tinggi, halaju udara meningkat dan kehilangan geseran boleh menjadi lebih ketara. Ini boleh menyukarkan peraturan tekanan, terutamanya apabila beberapa mesin menarik udara dari cawangan yang sama.
Meningkatkan diameter paip menyediakan lebih banyak kawasan aliran dalaman dan boleh mengurangkan rintangan, tetapi terlalu besar juga harus didekati dengan berhati-hati. Paip yang lebih besar memerlukan lebih banyak bahan dan boleh meningkatkan kos pemasangan tanpa memberikan faedah yang bermakna jika keperluan aliran udara sebenar agak rendah. Oleh itu diameter yang sesuai hendaklah berdasarkan permintaan, jarak, keperluan tekanan, dan susunan pengedaran keseluruhan.
Atas sebab ini, saiz paip udara termampat harus dianggap sebagai keseimbangan kejuruteraan dan bukannya peraturan mudah berdasarkan saiz paip sahaja. Reka bentuk yang sesuai menyediakan kapasiti yang mencukupi tanpa mengubah rangkaian pengedaran menjadi pemasangan yang tidak perlu mahal.
Panjang paip mempunyai pengaruh besar terhadap kehilangan tekanan. Apabila jarak antara titik bekalan dan peralatan bertambah, udara termampat menghadapi rintangan pada kawasan permukaan dalaman yang lebih besar. Oleh itu, dewan pengeluaran yang panjang, bengkel berbilang zon, dan kemudahan pembuatan yang besar memerlukan perancangan yang lebih teliti daripada pemasangan padat.
Susunan fizikal paip juga perlu dipertimbangkan. Laluan terus boleh mengurangkan rintangan yang tidak perlu, tetapi laluan terpendek tidak selalunya yang paling berguna jika ia menyukarkan sambungan masa hadapan. Talian utama yang dirancang dengan betul boleh melayani beberapa kawasan pengeluaran sambil memastikan panjang cawangan terurus dan meninggalkan titik sambungan praktikal untuk peralatan tambahan.
Untuk pemasangan yang lebih besar, susunan pengedaran bergelung juga boleh dipertimbangkan apabila sesuai. Memberi makan udara dari lebih daripada satu arah boleh membantu mengedarkan aliran udara merentasi kawasan yang berbeza dan mengurangkan pergantungan pada satu cabang yang panjang. Susunan yang paling sesuai bergantung pada susun atur kemudahan, pengagihan permintaan, tekanan yang tersedia, dan rancangan pengembangan.

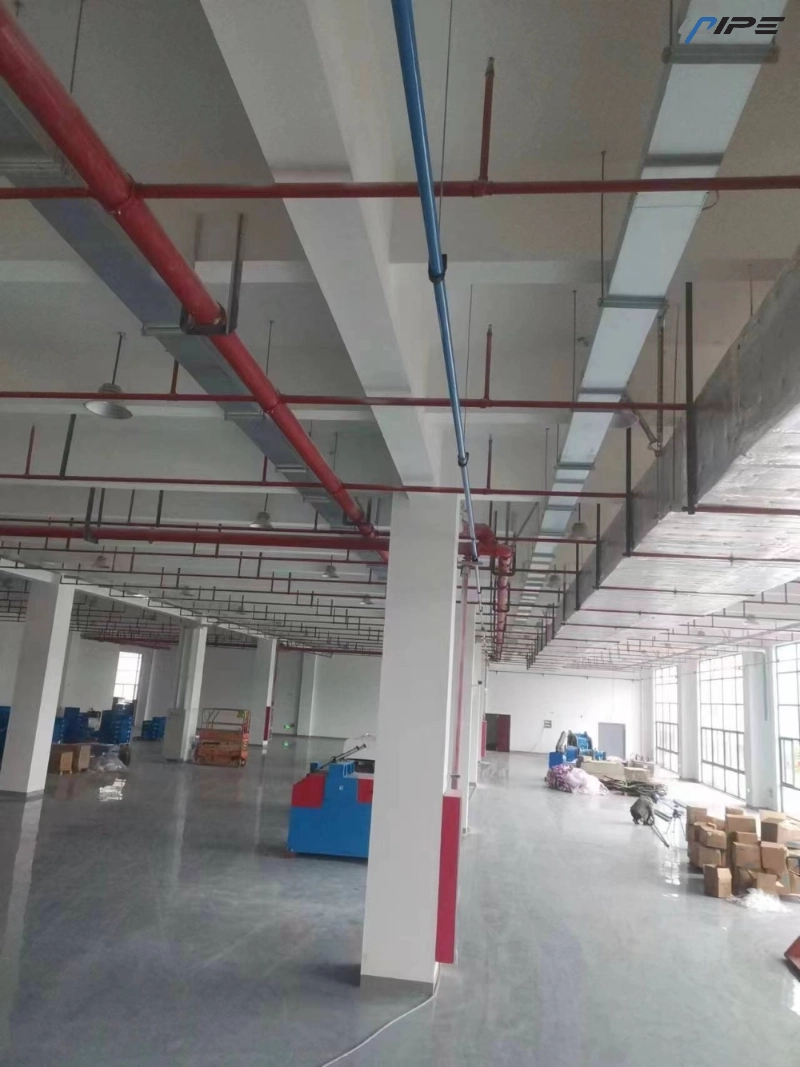

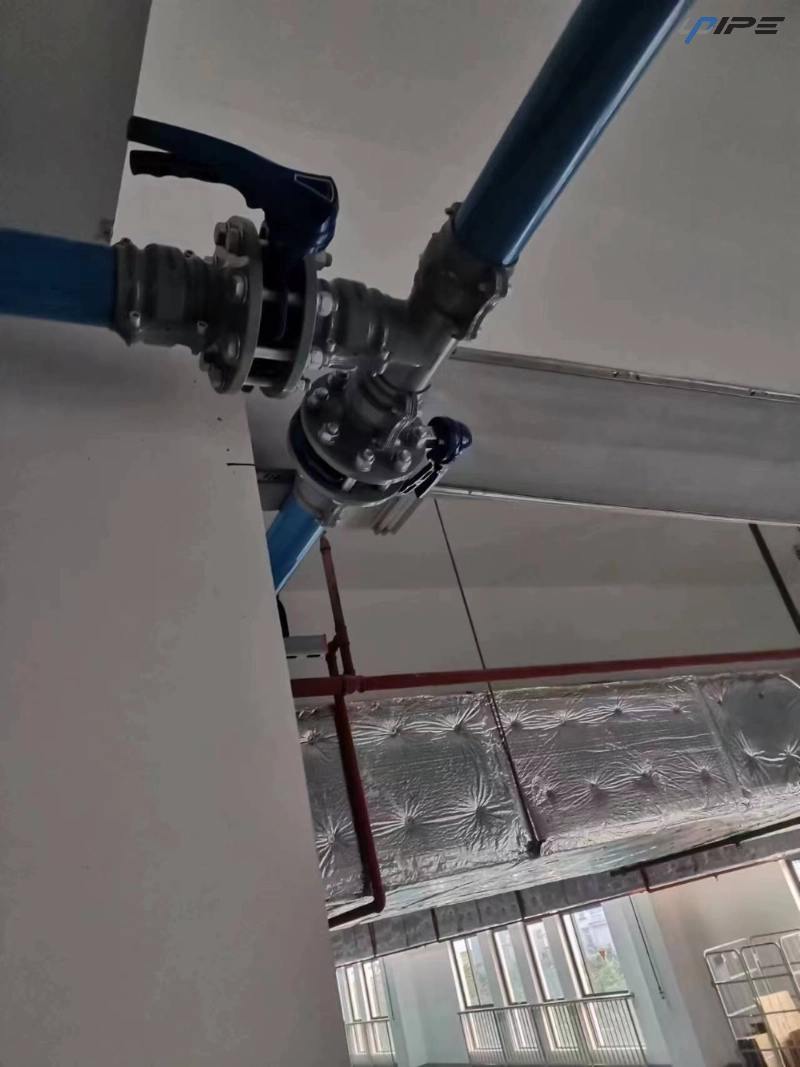

Kelengkapan boleh mempunyai pengaruh yang lebih besar pada aliran udara daripada saiz fizikalnya yang dicadangkan. Setiap siku menukar arah, setiap tee membahagikan aliran, dan setiap injap atau penyambung memperkenalkan satu lagi peralihan dalaman. Jika laluan paip mengandungi banyak kelengkapan, rintangan gabungannya harus dipertimbangkan semasa menilai kehilangan tekanan yang dijangkakan.
UPIPE memberi perhatian khusus pada reka bentuk dalaman kelengkapan paip aluminium. Siku, tee, dan titisan pantasnya menggunakan struktur pengarah aliran bertujuan untuk menyokong aliran udara yang lebih lancar dan mengurangkan kehilangan tekanan yang tidak perlu. Ini penting kerana rangkaian paip hanya cekap seperti laluan lengkap yang melaluinya udara termampat bergerak.
Kualiti sambungan adalah satu lagi pertimbangan penting. Sambungan yang dimeterai dengan buruk boleh melepaskan udara termampat secara beransur-ansur walaupun diameter paip itu sendiri telah dipilih dengan betul. UPIPE menggunakan penyambung acuan bersepadu dan struktur pengedap yang direka untuk meningkatkan kebolehpercayaan sambungan dan mengurangkan kebocoran yang berkaitan dengan getaran atau pemasangan yang tidak betul.
Keadaan dalaman paip udara termampat adalah penting kerana udara mesti bergerak melalui rangkaian dengan rintangan dan pencemaran yang tidak perlu sesedikit mungkin. Permukaan dalaman yang kasar, kotor atau kurang dilindungi boleh menimbulkan kebimbangan tambahan semasa pemasangan dan operasi.
Paip aluminium UPIPE dihasilkan daripada aluminium tulen dan direka bentuk dengan permukaan dalaman yang bersih. Hujung paip dipotong dengan tepat, manakala langkah pembungkusan membantu melindungi laluan dalaman semasa pengangkutan dan penyimpanan. Butiran ini mungkin kelihatan kecil berbanding diameter paip, tetapi ia menyumbang kepada kualiti keseluruhan laluan pengedaran udara termampat yang telah siap.
Untuk aplikasi di mana udara termampat bersih adalah penting, amalan pemasangan harus mengekalkan kebersihan ini dari penghantaran hingga sambungan akhir. Hujung paip hendaklah kekal dilindungi sehingga pemasangan, dan komponen hendaklah dikendalikan dengan cara yang mengelak daripada memasukkan habuk, serpihan atau bahan cemar lain ke dalam laluan aliran udara.
Pemilihan bahan harus dinilai bersama dengan saiz paip kerana bahan tersebut mempengaruhi pemasangan, pengendalian, ketahanan dan penyelenggaraan jangka panjang. Aluminium digunakan secara meluas untuk pengedaran udara termampat kerana ia menggabungkan berat yang agak rendah dengan rintangan kakisan yang baik dan ciri pemasangan praktikal.
Untuk projek perpaipan industri, paip ringan boleh memudahkan pengendalian dan kedudukan semasa pemasangan, terutamanya apabila laluan pengedaran panjang atau kerja paip overhed terlibat. Aluminium juga menyediakan permukaan dalaman licin yang sangat sesuai untuk pengangkutan udara termampat.
Paip udara termampat aluminium UPIPE menggunakan pembinaan aluminium tulen dan dinding paip yang menebal untuk memberikan gabungan kekuatan struktur dan pengendalian praktikal. Rangkaian produk juga termasuk penyambung, siku, tee, injap, pengapit, bebibir, penutup hujung, hos fleksibel dan komponen lain yang diperlukan untuk membina laluan pengedaran yang lengkap.
Diameter paip adalah penting, tetapi kebocoran boleh menjejaskan prestasi rangkaian yang bersaiz baik. Kebocoran kecil mungkin kelihatan tidak penting pada satu sambungan, namun beberapa titik kebocoran merentasi kemudahan besar boleh mewujudkan permintaan udara termampat yang berterusan. Ini boleh meningkatkan beban kerja yang diletakkan pada peralatan bekalan udara dan mengurangkan jumlah udara boleh guna yang tersedia di tempat pengeluaran.
Pencegahan kebocoran bermula dengan reka bentuk sambungan dan berterusan melalui kualiti pemasangan. Hujung paip hendaklah disediakan dengan betul, penyambung hendaklah dipasang mengikut kaedah yang dimaksudkan, dan elemen pengedap hendaklah kekal pada kedudukan yang betul. Getaran juga perlu dipertimbangkan, terutamanya di sekitar jentera yang pergerakan berulang secara beransur-ansur boleh menjejaskan sambungan.
UPIPE menggabungkan struktur pengedap dan komponen anti-getaran ke dalam pendekatan paipnya. Pengapit paipnya direka untuk meningkatkan kestabilan, manakala ciri pengedap penyambung bertujuan untuk mengurangkan risiko kebocoran yang disebabkan oleh masalah getaran atau pemasangan.
Sambungan akhir antara talian pengedaran utama dan peralatan patut diberi perhatian berasingan. Cawangan yang diletakkan dengan buruk boleh membenarkan lembapan pekat bergerak ke arah peralatan hiliran yang sensitif. Ini amat relevan apabila udara termampat menyejuk selepas meninggalkan pemampat dan kelembapan terkumpul di dalam laluan pengedaran.
Oleh itu, pengaturan drop cepat harus diletakkan dan direka bentuk untuk menyokong pengurusan kondensat yang berkesan. Komponen drop cepat UPIPE menggabungkan struktur gooseneck yang bertujuan untuk membantu menghalang air pekat daripada terus memasuki sambungan udara hiliran. Pembinaan bertetulang dan permukaan pengedap berbilang juga menyokong prestasi sambungan yang stabil.
Prinsipnya mudah: udara termampat harus mencapai titik penggunaan melalui susunan sambungan yang mempertimbangkan bukan sahaja aliran udara tetapi juga tingkah laku fizikal kelembapan di dalam rangkaian paip.
Rangkaian udara termampat tidak seharusnya direka bentuk secara berasingan daripada pelan pengeluaran. Keperluan pembuatan boleh berubah dari semasa ke semasa, dan peralatan tambahan mungkin disambungkan ke talian pengedaran sedia ada. Jika paip asal bersaiz terlalu rapat dengan permintaan awal, pengembangan boleh menyebabkan ketidakstabilan tekanan atau memerlukan pengubahsuaian yang besar.
Pendekatan yang lebih baik ialah mempertimbangkan kemungkinan titik sambungan masa hadapan apabila merancang talian utama. Ini tidak bermakna memilih paip terbesar yang mungkin secara automatik. Sebaliknya, reka bentuk harus mengenal pasti kawasan di mana pengeluaran mungkin berkembang dan menyediakan kapasiti yang munasabah dan fleksibiliti sambungan.
Ini amat berguna untuk kilang di mana susun atur peralatan sering berubah. Susunan paip aluminium modular boleh memudahkan untuk menambah cawangan, menempatkan semula sambungan atau melanjutkan rangkaian tanpa membina semula keseluruhan laluan pengedaran.
Aliran kerja berstruktur boleh menjadikan reka bentuk paip udara termampat lebih konsisten dan lebih mudah untuk disemak. Mulakan dengan menyenaraikan peralatan yang disambungkan dan menganggarkan aliran udara yang diperlukan. Seterusnya, kenal pasti tekanan operasi dan tentukan kehilangan tekanan yang boleh diterima antara titik bekalan dan titik penggunaan yang paling mendesak.
Selepas itu, petakan laluan paip sebenar dan kirakan jumlah panjang, termasuk garisan utama dan cawangan penting. Kelengkapan kemudiannya harus dipertimbangkan kerana siku, tee, injap dan penyambung menyumbang rintangan tambahan. Akhir sekali, nilai permintaan masa hadapan dan sahkan bahawa susunan paip yang dipilih memberikan fleksibiliti yang mencukupi untuk perubahan yang dijangkakan.
| Peringkat Reka Bentuk | Soalan Utama |
|---|---|
| Permintaan udara | Berapa banyak aliran udara yang diperlukan? |
| Tekanan operasi | Apakah tekanan yang mesti sampai ke peralatan? |
| Panjang laluan | Sejauh manakah perjalanan udara itu? |
| Diameter paip | Bolehkah paip membawa aliran udara yang diperlukan dengan cekap? |
| Kelengkapan | Berapakah rintangan tambahan yang akan dihasilkan oleh sambungan? |
| Kawalan kebocoran | Bolehkah sendi mengekalkan pengedap yang boleh dipercayai? |
| Pengembangan | Adakah peralatan tambahan perlu disambungkan kemudian? |
Proses ini membantu mengelakkan kesilapan biasa memilih diameter paip terlebih dahulu dan cuba membenarkannya selepas itu. Dalam reka bentuk yang dibangunkan dengan baik, diameter adalah hasil daripada beberapa pertimbangan kejuruteraan yang berkaitan.
Malah rangkaian paip yang dikira dengan tepat boleh berprestasi buruk jika kualiti pemasangan tidak konsisten. Bahagian paip hendaklah dipotong dengan bersih, sambungan hendaklah dijajarkan dengan betul, dan pengapit hendaklah memberikan sokongan yang mencukupi. Tekanan yang tidak perlu pada sendi boleh menjejaskan prestasi pengedap, manakala kerja paip yang tidak disokong boleh mengalami getaran atau pergerakan semasa operasi.
Reka bentuk produk UPIPE menangani beberapa pertimbangan pemasangan ini melalui hujung paip yang disediakan dengan tepat, komponen bertetulang, pengapit anti-getaran dan struktur sambungan yang direka untuk pemasangan modular. Untuk saiz paip yang lebih besar, gelang terangkat juga boleh membantu memudahkan kerja penyediaan sambungan dan pemasangan.
Pemeriksaan akhir harus meliputi lebih daripada kualiti pemasangan yang boleh dilihat. Tingkah laku tekanan, integriti sambungan, titik kebocoran, prestasi cawangan dan kebolehcapaian untuk penyelenggaraan masa hadapan semua harus dipertimbangkan sebelum rangkaian diletakkan dalam operasi biasa.
Reka bentuk paip udara termampat yang berkesan pada akhirnya adalah tentang mengawal hubungan lengkap antara permintaan aliran udara, diameter paip, kehilangan tekanan, kelengkapan, penghalaan, pengedap dan kapasiti masa hadapan. Paip yang bersaiz betul untuk satu bahagian mungkin masih berprestasi buruk jika bahagian rangkaian lain mencipta sekatan atau kebocoran yang berlebihan.
Untuk kemudahan industri, paip udara termampat aluminium boleh memberikan gabungan praktikal pembinaan ringan, permukaan dalaman yang bersih, rintangan kakisan, sambungan modular dan fleksibiliti pemasangan. UPIPE menggabungkan ciri-ciri ini dengan kelengkapan berorientasikan aliran, struktur pengedap, komponen bertetulang dan aksesori yang direka untuk aplikasi pengedaran udara termampat yang lengkap.
Oleh itu, pendekatan yang paling berkesan adalah tidak memfokuskan pada diameter paip sebagai nombor terpencil. Sebaliknya, nilai keseluruhan laluan aliran udara dari titik bekalan ke peralatan, fahami cara rangkaian akan beroperasi di bawah permintaan puncak, kawal rintangan dan kebocoran yang tidak perlu, dan biarkan fleksibiliti yang mencukupi untuk keperluan pengeluaran masa hadapan. Ini mewujudkan rangkaian pengedaran udara termampat yang lebih stabil dan boleh diselenggara sambil menyokong aliran udara industri yang cekap dalam jangka masa panjang.
Mulakan dengan aliran udara yang diperlukan, tekanan operasi, jumlah panjang paip, kehilangan tekanan yang boleh diterima, kelengkapan, dan jangkaan permintaan masa hadapan. Diameter paip hendaklah dipilih selepas faktor-faktor ini dinilai bersama.
Penurunan tekanan bermaksud tekanan yang ada pada titik penggunaan adalah lebih rendah daripada tekanan pada titik bekalan. Kehilangan yang berlebihan boleh menjejaskan prestasi peralatan pneumatik dan boleh meningkatkan permintaan yang diletakkan pada bekalan udara.
ya. Siku, tee, injap, penyambung dan komponen lain memperkenalkan rintangan aliran tambahan. Kuantiti, geometri dan laluan dalaman harus dipertimbangkan sebagai sebahagian daripada laluan paip yang lengkap.
Aluminium biasanya digunakan untuk pengedaran udara termampat industri kerana ia menawarkan pembinaan ringan, rintangan kakisan, permukaan dalaman yang bersih, dan pemasangan modular yang mudah. UPIPE menyediakan paip aluminium bersama kelengkapan dan aksesori yang diperlukan untuk pengedaran udara termampat.
ya. Permintaan aliran udara masa hadapan harus dipertimbangkan semasa reka bentuk awal supaya peralatan tambahan atau kawasan pengeluaran boleh disambungkan tanpa membuat sekatan yang tidak perlu atau memerlukan pengubahsuaian besar.
Tiada faktor tunggal menentukan keseluruhan reka bentuk. Permintaan aliran udara, diameter paip, kehilangan tekanan, panjang laluan, kelengkapan, kawalan kebocoran, pemilihan bahan, kualiti pemasangan, dan pengembangan masa hadapan harus dinilai bersama untuk mewujudkan rangkaian paip udara termampat industri yang seimbang.
