Tentukan Keperluan Udara Mampat Kilang Anda
Memilih paip udara termampat aluminium yang betul bermula dengan memahami keperluan operasi kilang. Sebelum membandingkan pembekal atau meminta sebut harga, tentukan aliran udara yang diperlukan, tekanan kerja, panjang saluran paip dan bilangan titik penggunaan udara. Faktor-faktor ini mempengaruhi diameter paip, pemilihan sambungan, dan susun atur keseluruhan rangkaian pengedaran.
Persekitaran pengeluaran yang berbeza mempunyai corak penggunaan udara yang berbeza. Pengilangan automotif, pengeluaran bateri, pemasangan elektronik dan pemprosesan jentera mungkin melibatkan peralatan dengan permintaan aliran dan kitaran operasi yang berbeza-beza. Pembeli harus menilai kedua-dua penggunaan biasa dan permintaan puncak untuk mengelakkan pemilihan paip yang menyekat aliran udara semasa tempoh pengeluaran yang sibuk.
Perubahan pengeluaran masa depan juga patut diberi perhatian. Jika peralatan tambahan atau barisan pengeluaran dirancang, talian pengedaran utama harus dinilai berdasarkan permintaan yang dijangkakan. Spesifikasi yang jelas pada peringkat pembelian membantu mengelakkan ralat saiz, kos bahan yang tidak perlu dan pengubahsuaian yang boleh dielakkan selepas pemasangan.
Semak Dimensi Paip dan Keserasian Saiz
Dimensi paip adalah antara spesifikasi pertama yang perlu disahkan apabila membeli paip udara termampat aluminium untuk kilang. Diameter nominal mengenal pasti saiz paip, tetapi ia tidak semestinya sama dengan diameter dalaman sebenar. Diameter dalaman mempengaruhi aliran udara dan kehilangan tekanan, manakala diameter luaran adalah penting untuk kelegaan pemasangan dan keserasian pemasangan.
UPIPE menawarkan paip aluminium dalam diameter nominal antara DN20 hingga DN200, dengan panjang paip standard 5.8 meter. Julat ini membolehkan pembeli menilai pilihan untuk talian utama, cawangan pengedaran dan sambungan peralatan mengikut keperluan projek.
Diameter nominal | Diameter dalaman | Diameter luar | Panjang standard |
|---|
DN20 | 17.5 mm | 20.2 mm | 5.8 m |
DN25 | 22.5 mm | 25.2 mm | 5.8 m |
DN40 | 36.6 mm | 40.2 mm | 5.8 m |
DN50 | 46.2 mm | 50.2 mm | 5.8 m |
DN65 | 63.0 mm | 67.6 mm | 5.8 m |
DN80 | 80.0 mm | 84.8 mm | 5.8 m |
DN100 | 96.8 mm | 101.8 mm | 5.8 m |
DN125 | 119.4 mm | 125.2 mm | 5.8 m |
DN148 | 142.2 mm | 148.2 mm | 5.8 m |
DN200 | 198.2 mm | 205.2 mm | 5.8 m |
Dimensi adalah berdasarkan maklumat produk UPIPE yang diberikan. Sahkan spesifikasi dan keserasian sambungan sebelum membuat pesanan.
Apabila membandingkan saiz paip udara aluminium industri, pembeli tidak seharusnya memilih diameter berdasarkan saiz nominal sahaja. Permintaan aliran udara, tekanan kerja, panjang laluan dan kehilangan tekanan yang boleh diterima mesti dipertimbangkan bersama. Untuk susun atur yang kompleks, pengiraan kejuruteraan boleh membantu menentukan sama ada dimensi yang dicadangkan akan mengekalkan tekanan yang diperlukan pada titik yang paling mendesak.
Sahkan Tekanan Kerja dan Keadaan Operasi
Penarafan tekanan kerja adalah pertimbangan pembelian yang kritikal kerana paip yang dipilih mesti menahan keadaan operasi yang dimaksudkan. UPIPE menyenaraikan tekanan kerja sehingga 16 bar. Pembeli harus mengesahkan tekanan yang dibenarkan untuk konfigurasi paip dan pemasangan tertentu sebelum memuktamadkan pembelian, terutamanya apabila keadaan operasi menghampiri had yang dinyatakan.
Ia juga penting untuk membezakan tekanan operasi biasa daripada kemungkinan turun naik tekanan. Reka bentuk harus mengambil kira julat operasi sebenar dan keperluan projek yang berkenaan dan bukannya bergantung pada tekanan undian maksimum pemampat sahaja. Kelengkapan, pengedap, injap dan aksesori yang serasi mestilah sesuai untuk keadaan operasi yang sama.
Suhu harus disemak bersama tekanan. Konfigurasi yang sesuai bergantung pada persekitaran dan medium yang diangkut, jadi pembeli harus mengesahkan kesesuaian suhu dengan UPIPE sebelum membuat pesanan. Ini amat penting apabila paip akan beroperasi dalam keadaan yang berbeza daripada persekitaran kilang biasa.
Sahkan Medium Diangkut
Tidak setiap paip industri sesuai untuk setiap gas atau cecair. Sebelum membeli paip udara termampat aluminium, kenal pasti sama ada rangkaian akan membawa udara termampat, vakum atau gas lengai. Medium mempengaruhi keperluan keserasian bahan, pemilihan pengedap, dan keadaan di mana paip akan beroperasi.
UPIPE menyenaraikan aplikasi untuk udara termampat, vakum dan gas lengai, termasuk nitrogen, helium dan argon. Pembeli harus menyatakan medium yang dimaksudkan dengan jelas dan mengesahkan bahawa semua komponen yang dipilih adalah sesuai untuk aplikasi. Ini amat penting untuk projek dengan ketulenan gas tertentu, pengedap atau keperluan operasi.

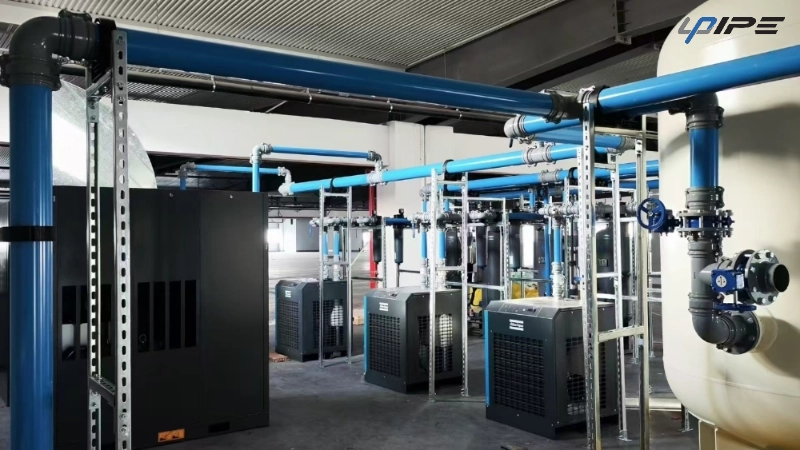

Untuk aplikasi udara termampat, pembeli juga harus menyemak susunan rawatan udara. Kelembapan, pemindahan minyak dan bahan cemar lain boleh mempengaruhi keperluan penyelenggaraan dan prestasi peralatan hiliran. Amalan penapisan, pengeringan, saliran dan penyelenggaraan yang sesuai harus dipertimbangkan sebagai sebahagian daripada keseluruhan pemasangan udara termampat.
Nilaikan Kehilangan Tekanan di Seluruh Saluran Paip
Paip yang memenuhi keperluan saiz nominal mungkin masih tidak sesuai jika kehilangan tekanan merentasi rangkaian pengedaran adalah berlebihan. Kehilangan tekanan bergantung pada diameter dalaman, aliran udara, panjang saluran paip, keadaan operasi dan rintangan daripada kelengkapan. Laluan panjang dan cawangan permintaan tinggi secara amnya memerlukan penilaian yang lebih teliti daripada sambungan pendek yang melayani mesin individu.
Sebelum membeli paip udara termampat industri, tanya sama ada dimensi yang dicadangkan sesuai untuk kadar aliran yang diperlukan dan penurunan tekanan yang dibenarkan. Pengiraan hendaklah termasuk siku, tee, injap, penyambung dan komponen lain dan bukannya hanya mempertimbangkan bahagian paip lurus.
Saiz paip yang betul membantu menyampaikan tekanan yang diperlukan kepada peralatan tanpa bergantung pada tekanan pelepasan pemampat yang tidak perlu. Ini boleh menyokong operasi yang lebih cekap, walaupun prestasi tenaga sebenar juga bergantung pada kecekapan pemampat, kebocoran, rawatan udara dan amalan pengendalian. Elakkan tuntutan pembekal tentang penjimatan tenaga tetap melainkan angka itu disokong oleh data kejuruteraan yang berkaitan.
Semak Kelengkapan dan Keserasian Paip Lengkap
Membeli paip tanpa mengesahkan keserasian pemasangan boleh menyebabkan kelewatan semasa pemasangan. Rangkaian pengedaran udara kilang yang lengkap mungkin memerlukan paip lurus, siku 90 darjah, tee, penyambung paip ke paip, bebibir, injap, penutup hujung dan peralatan jatuh. Komponen ini harus dipilih mengikut dimensi paip dan susun atur yang dimaksudkan.
UPIPE menggunakan sambungan mekanikal modular yang direka untuk memudahkan pemasangan, pengubahsuaian dan pengembangan masa hadapan. Sebelum membuat pesanan, pembeli harus mengesahkan spesifikasi sambungan, komponen pengedap dan keperluan aksesori untuk konfigurasi yang dipilih. Mencampurkan komponen daripada rangkaian produk yang berbeza tanpa mengesahkan keserasian boleh menyebabkan kesukaran pemasangan atau sambungan yang tidak boleh dipercayai.
Ia juga berguna untuk menyediakan susun atur paip awal sebelum membeli bahan. Menandai garisan utama, cawangan, titisan menegak, sambungan peralatan dan titik pengasingan membantu menganggarkan kuantiti yang diperlukan. Lukisan susun atur boleh mengurangkan ralat pembelian dan membuat perbandingan sebut harga lebih tepat.
Bandingkan Paip Aluminium Dengan Pilihan Keluli Tradisional
Pemilihan bahan mempengaruhi kerja pemasangan, pengurusan kakisan dan pengubahsuaian masa hadapan. Paip udara termampat aluminium menawarkan pembinaan ringan yang boleh memudahkan pengendalian, manakala ciri-ciri tahan kakisannya boleh mengurangkan beberapa kebimbangan penyelenggaraan yang berkaitan dengan paip keluli. Prestasi sebenar bergantung pada persekitaran, keadaan material dan amalan penyelenggaraan.
Faktor pembelian | Paip udara termampat aluminium | Paip keluli tradisional |
|---|
Berat badan | Pembinaan ringan | Secara amnya lebih berat |
Pengurusan kakisan | Rintangan kakisan yang baik | Mungkin memerlukan salutan pelindung dan penyelenggaraan |
Pemasangan | Sambungan mekanikal modular | Selalunya melibatkan kimpalan atau benang |
Pengubahsuaian | Direka untuk konfigurasi semula yang fleksibel | Mungkin memerlukan kerja pengubahsuaian yang lebih meluas |
Perancangan bahan | Periksa kelengkapan dan aksesori yang serasi | Semak kaedah penyambungan dan keperluan perlindungan |
Perbandingan harus menumpukan pada keperluan sebenar kilang dan bukannya menganggap satu bahan sentiasa diutamakan. Harga pembelian awal hanya satu pertimbangan; buruh pemasangan, keperluan sambungan, penyelenggaraan, dan perubahan susun atur masa hadapan juga boleh mempengaruhi jumlah kos projek.
Untuk kilang yang menjangkakan perubahan peralatan yang kerap, sambungan modular mungkin menawarkan kelebihan praktikal. Walau bagaimanapun, pilihan terakhir hendaklah berdasarkan keperluan kejuruteraan, bajet projek, keadaan persekitaran, dan kesesuaian konfigurasi paip yang dipilih.
Menilai Keupayaan Pembekal dan Butiran Sebutharga
Sebut harga yang kompetitif harus menyediakan maklumat teknikal yang mencukupi untuk perbandingan yang tepat. Pembeli harus menyemak saiz paip yang tersedia, tekanan kerja, panjang standard, julat pemasangan, pengaturan penghantaran dan sokongan teknikal. Mengesahkan butiran ini sebelum membuat pesanan membantu mengelakkan percanggahan antara sebut harga dan bahan yang dihantar.
UPIPE menyediakan pilihan paip udara termampat aluminium dalam warna biru, kuning dan kelabu. Pembeli yang memerlukan warna, saiz atau kombinasi aksesori tertentu harus mengesahkan ketersediaan dan masa petunjuk dengan pembekal. Keperluan khusus projek hendaklah didokumenkan dengan jelas dan bukannya dibiarkan kepada andaian semasa pemprosesan pesanan.
Apabila meminta sebut harga, sediakan maklumat berikut:
Diameter nominal dan kuantiti anggaran yang diperlukan
Tekanan operasi dan aliran udara yang dijangkakan
Pengangkutan sederhana dan suhu operasi
Anggaran panjang saluran paip dan lukisan susun atur
Kelengkapan, injap, bebibir dan aksesori yang diperlukan
Lokasi projek dan jadual penghantaran yang dijangkakan
Menyediakan butiran ini membolehkan UPIPE menilai konfigurasi yang diminta dengan lebih tepat. Ia juga membantu pembeli membandingkan sebut harga secara konsisten, mengurangkan risiko memilih tawaran yang nampaknya lebih murah yang tidak termasuk komponen penting.

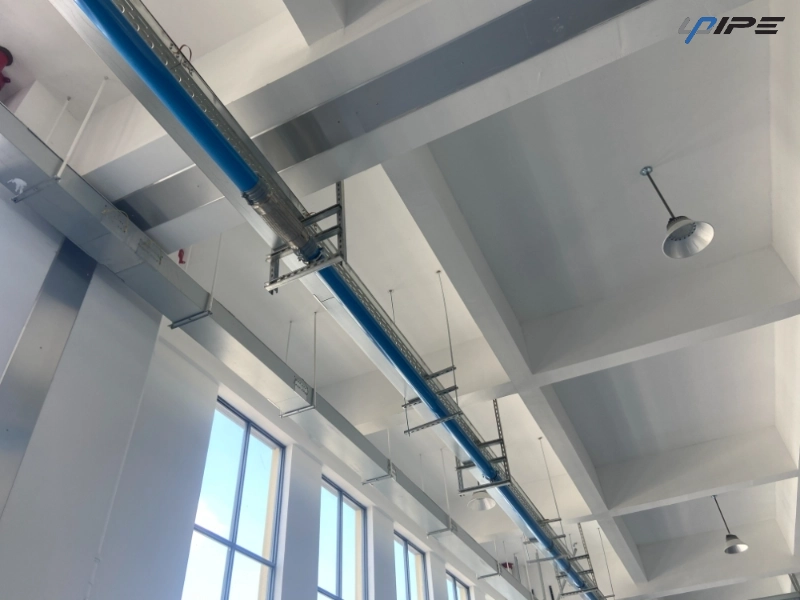

Rancangan untuk Pemasangan dan Pengembangan Masa Depan
Syarat pemasangan hendaklah diperiksa sebelum pesanan akhir disahkan. Ruang yang tersedia, penghalaan paip, lokasi sokongan, titik sambungan, dan akses untuk penyelenggaraan semuanya boleh menjejaskan kuantiti dan susunan bahan paip. Panjang paip UPIPE standard ialah 5.8 meter, yang perlu dipertimbangkan semasa menganggar keperluan pemotongan, sambungan dan sisa pemasangan.
Susun atur yang dirancang dengan baik harus membolehkan akses mudah ke injap dan titik servis sambil mengelakkan selekoh yang tidak perlu dan panjang laluan yang berlebihan. Sokongan paip mestilah sesuai untuk keadaan paip dan tapak yang dipilih. Pemasangan hendaklah mengikut arahan pengilang dan keperluan kejuruteraan yang berkenaan.
Perluasan masa depan perlu dipertimbangkan apabila menentukan kapasiti talian utama dan cawangan penting. Rangkaian paip udara termampat aluminium modular boleh membuat pelarasan kemudian lebih mudah, dengan syarat dimensi dan sambungan asal sesuai untuk permintaan tambahan. Kapasiti perancangan dan titik sambungan lebih awal boleh membantu mengurangkan gangguan apabila keperluan pengeluaran berubah.
Soalan Lazim
Apakah yang perlu saya semak sebelum membeli paip udara termampat aluminium?
Mulakan dengan permintaan aliran udara, tekanan kerja, dimensi paip, medium diangkut dan kehilangan tekanan yang dibenarkan. Kemudian sahkan keserasian pemasangan, keperluan pemasangan, spesifikasi pembekal dan pengaturan penghantaran.
Apakah saiz yang ditawarkan oleh UPIPE?
Julat UPIPE yang diterbitkan meliputi diameter nominal dari DN20 hingga DN200, dengan panjang paip standard 5.8 meter. Sahkan dimensi yang diperlukan dan ketersediaan aksesori sebelum membuat pesanan.
Bolehkah paip aluminium UPIPE mengendalikan tekanan 16 bar?
UPIPE menyenaraikan tekanan kerja sehingga 16 bar. Tekanan yang dibenarkan untuk konfigurasi yang dipilih hendaklah disahkan dengan pembekal berdasarkan keadaan projek dan keserasian komponen.
Adakah paip udara termampat aluminium sesuai untuk vakum dan gas lengai?
UPIPE menyenaraikan aplikasi udara termampat, vakum dan gas lengai, termasuk nitrogen, helium dan argon. Pembeli harus mengesahkan keserasian untuk medium dan keadaan operasi tertentu sebelum membeli.
Apakah maklumat yang membantu mendapatkan petikan yang tepat?
Sediakan saiz paip yang diperlukan, anggaran kuantiti, tekanan kerja, aliran udara, medium yang diangkut, panjang saluran paip, lukisan susun atur, lokasi projek dan keperluan aksesori. Spesifikasi lengkap membantu pembekal menilai konfigurasi yang sesuai.
Mengapa memilih UPIPE untuk paip udara termampat industri?
UPIPE menawarkan paip aluminium dalam berbilang diameter nominal, pembinaan ringan, dan sambungan mekanikal modular untuk pengedaran udara industri. Pembeli boleh membincangkan keperluan projek, kelengkapan yang serasi dan konfigurasi yang sesuai secara langsung dengan UPIPE sebelum membuat pesanan.
